管式加熱爐一般由輻射室、對流室及煙囪等組成。煉廠常用的圓筒爐，其結構如圖7一l所示，主要由圓筒形的輻射室(爐膛)、矩形的對流室及煙囪等構成。
輻射室和對流室內分別裝有輻射爐管和對流爐管。在鋼制圓筒形輻射室的內壁，襯有耐火磚和絕熱磚。輻射爐管在爐膛圓周方向上排成一圈垂直安裝，用回彎頭相連接。爐底裝有燃燒器，燃料通過燃燒器噴入爐膛燃燒并放出熱量，被爐管內的原料所吸收。
圓筒爐的輻射室又被稱為爐膛或燃燒室，它是通過火焰和高溫?zé)煔膺M行輻射傳熱的主要場所，直接受到火焰和高溫?zé)煔獾臎_刷，溫度很高，必須充分考慮所用材料的強度和耐熱性。

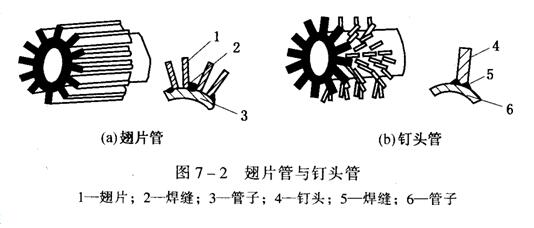

矩形的對流室安裝在圓筒體輻射室的上方。對流爐管采用多層水平安裝，用回彎頭相互連接。工作時從輻射室進入對流室的高溫?zé)煔庖暂^大的流速沖刷對流爐管，與管內原料進行有效的對流傳熱。為了提高對流傳熱效率，對流爐管常采用釘頭管或翅片管，其結構如圖7—2所示。

對流室*下一層的爐管稱遮蔽管，它*先受到輻射室煙氣的沖刷，溫度很高，當對流爐管采用釘頭管或翅片管時，遮蔽管仍用光管，避免吸熱過多燒壞爐管。
煙囪的作用是將爐膛內的煙氣排人大氣。煙囪安裝在對流室的上部，在鋼制筒體內用耐火材料和保溫材料進行襯里，避免煙囪散熱和煙氣對筒體的腐蝕。
加熱爐采用自然通風時，煙囪產生的抽力將外部空氣吸人爐內，提供燃料燃燒時所需的氧氣。為調節煙囪的抽力，煙囪上裝有煙道擋板。
