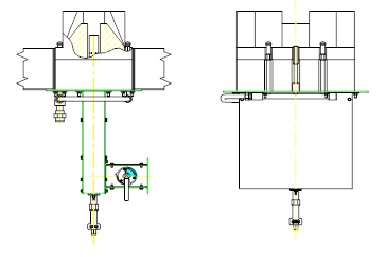

每臺燃燒器*大放熱量MW

*小間距

A

B

C

D

燃燒器至頂部爐管中心或耐火材料的垂直距離(僅對于垂直燃燒)，m

燃燒器中心至靠墻爐管中心的水平距離，m

燃燒器中心至無遮蔽耐火材料的水平距離，m

對燒燃燒器間的水平距離(水平安裝時)，m

0.5

2.6

0.6

0.4

3.4

1.0

3.6

0.7

0.6

4.9

1.5

4.6

0.8

0.7

6.5

2.0

5.6

1.0

0.8

8.1

2.5

6.7

1.1

1.0

9.6

3.0

7.7

1.2

1.1

11.1

注1：水平安裝的燃燒器，燃燒器中心線與頂部爐管中心或耐火材料間的距離應比B列的數據大50%。

注2：對于普通的氣體燃燒器（非LOW-NOX），間距可減小：本表A列的數據乘0.77的系數；本表D列的數據乘0.67的系數。

注3：表中所列數據的中間值，可用內插法查出。
